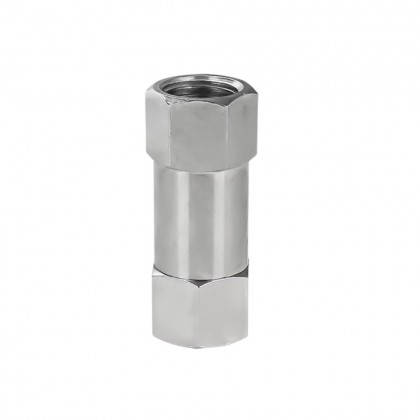

MV23 Serisi Hat Tipi Çek Valf, pnömatik sistemlerde hava akışının tek yönde ilerlemesini sağlayan, geri akışı otomatik olarak engelleyen kompakt ve yüksek dayanımlı bir çek valftir. Sistemi basınç geri dönüşlerine karşı korur, ekipman güvenliğini artırır ve stabil çalışma sağlar.
Nikel kaplı pirinç gövdesi, paslanmaz çelik valf mekanizması ve NBR sızdırmazlık elemanları sayesinde uzun ömürlü kullanım sunar. Genel pnömatik uygulamalarda, otomasyon sistemlerinde ve fonksiyon fittings çözümlerinde güvenle kullanılır.
Genel Teknik Özellikler
Ürün Serisi: MV23
Fonksiyon: Hat tipi çek valf (Check valve)
Çalışma Basıncı: 2 – 10 bar
Çalışma Sıcaklığı: -20 °C / +80 °C
Uygulama: Genel pnömatik uygulamalar, fonksiyon fittings
Uyumluluk: RoHS, REACH, silikon içermez
Malzeme Yapısı
Gövde: Nikel kaplı pirinç CW614N (UNI EN 12164)
Valf Mekanizması: Paslanmaz çelik AISI 302
İç Parçalar: Nikel kaplı pirinç CW614N
Yay & Sızdırmazlık: NBR
Bağlantı Seçenekleri
Tip
Kod
Diş
MV23 00 M5
04130000
M5x0,8
MV23 00 18
04130001
G 1/8
MV23 00 14
04130002
G 1/4
MV23 00 38
04130003
G 3/8
MV23 00 12
04130004
G 1/2
Akış Performansı
MV23 serisi çek valfler düşük basınç kaybı ile yüksek debi performansı sunar. 6 bar giriş basıncında ve 1 bar diferansiyel basınçta test edilmiştir. Bağlantı çapına bağlı olarak 1/8” – 1/2” aralığında yüksek hava geçirgenliği sağlar.
