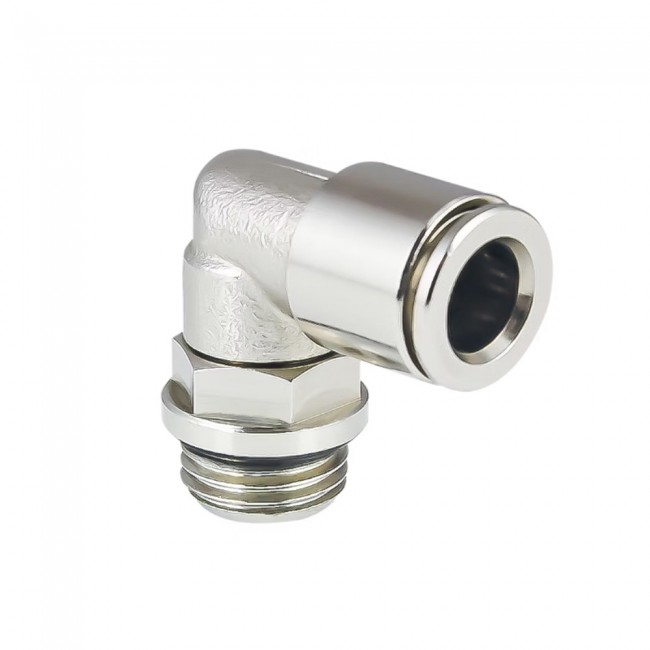

İtalyan Cmatic MA16 06 M12x1,25 Döner Dirsek 20 Bar
Hortum Ölçüsü : 6 Bağlantı Ölçüsü : M12x1,25
MA16 Parallel Swivelling Elbow Fitting, Male (Paralel Döner Dirsek Rakor, Erkek Dişli)
MA16 serisi paralel döner dirsek push-in rakorlar, pnömatik hortumların yön değiştirmesi gereken uygulamalarda kullanılan, erkek dişli ve dönebilen gövde yapısına sahip bağlantı elemanlarıdır. Paralel yapısı sayesinde montaj esnekliği sağlar, döner başlığı hortum burkulmasını önler ve dar alanlarda kolay kurulum imkânı sunar.
Kullanım Alanları
Dar alan pnömatik tesisatlar
Otomasyon ve makine imalatı
Endüstriyel hava hatları
Robotik ve hareketli sistemler
Push-in fittings uygulamaları
Teknik Özellikler
Çalışma sıcaklığı: -20 °C / +80 °C
Çalışma basıncı: -0.99 bar / 20 bar
Gövde: Nikel kaplamalı pirinç
Tutucu halka: POM (Acetal)
Kavrama halkası: Paslanmaz çelik
Contalar: NBR
Standartlar: RoHS & REACH uyumlu
Özellik: Silikonsuz (Silicone free) yapı
Ölçü Tablosu (MA16)
TYPE
OD1 (mm)
D1
16 03 M3
3
M3x0.5
16 03 M5
3
M5x0.8
16 04 M5
4
M5x0.8
16 04 M6
4
M6x1
16 04 18
4
G1/8
16 04 14
4
G1/4
16 06 M5
6
M5x0.8
16 06 M6
6
M6x1
16 06 M12x1.25
6
M12x1.25
16 06 M12x1.5
6
M12x1.5
16 06 18
6
G1/8
16 06 14
6
G1/4
16 06 38
6
G3/8
16 06 12
6
G1/2
16 08 18
8
G1/8
16 08 14
8
G1/4
16 08 38
8
G3/8
16 08 12
8
G1/2
16 10 18
10
G1/8
16 10 14
10
G1/4
16 10 38
10
G3/8
16 10 12
10
G1/2
16 12 14
12
G1/4
16 12 38
12
G3/8
16 12 12
12
G1/2
16 14 38
14
G3/8
16 14 12
14
G1/2
16 16 12
16
G1/2
16 16 34
16
G3/4
MA16 paralel döner dirsek rakorlar, pnömatik hortum bağlantılarında yönlendirme esnekliği, kolay montaj ve uzun ömürlü sızdırmazlık sunarak endüstriyel otomasyon uygulamaları için ideal çözümdür.
